Podczas konsultacji z producentami materiałów budowlanych regularnie spotykam się z listą wymagań opartą na błędnej interpretacji standardów BIM. Oczekiwanie, by dostarczyć biblioteki dla pełnego spektrum – od LOD 100 do LOD 500 – dla każdego produktu katalogowego, wynika zazwyczaj z chęci „zabezpieczenia się” przed wymogami przetargowymi. Z perspektywy inżyniera koordynującego proces projektowy, takie podejście jest nie tylko ekonomicznie nieuzasadnione, ale wręcz szkodliwe dla ergonomii pracy na modelu. W praktyce projektowej nie funkcjonuje mechanizm, w którym architekt pięciokrotnie wymienia ten sam obiekt (np. centralę wentylacyjną) w cyklu życia projektu, przechodząc manualnie przez kolejne fazy szczegółowości. Takie działanie generowałoby ryzyko utraty danych (parametrów) przy każdej podmianie i stanowiłoby nieakceptowalną stratę roboczogodzin.
Definiując wymagania dla bibliotek, musimy zrozumieć techniczną pułapkę kryjącą się za wysokimi poziomami szczegółowości, takimi jak LOD 400 czy 500. Wielu dostawców utożsamia „wyższy LOD” z „wyższą wiernością geometryczną”, zlecając modelowanie gwintów śrub, podkładek czy spawów. W środowisku BIM skutkuje to powstaniem obiektów o gigantycznej liczbie wielokątów (high-poly), które drastycznie obciążają silnik graficzny oprogramowania. W skali obiektu kubaturowego inżynier nie analizuje gwintu na obejmie; kluczowa jest dla niego strefa serwisowa (Clearance Zone) – wirtualna bryła definiująca przestrzeń niezbędną do konserwacji urządzenia. Co więcej, definicja LOD 500 odnosi się do stanu zweryfikowanego na budowie (As-Built). Producent nie jest w stanie dostarczyć takiego modelu „z pudełka”, ponieważ jest on wynikową procesu montażu i inwentaryzacji w konkretnej lokalizacji przestrzennej.
Z punktu widzenia koordynacji międzybranżowej i wykrywania kolizji (Clash Detection), optymalnym standardem dla 95% produktów jest zakres LOD 300/350. Taki model charakteryzuje się geometrią wierną wymiarowo, która precyzyjnie definiuje gabaryty i główne punkty przyłączeniowe (MEP Connectors), ale pomija zbędny detal fabrykacyjny. Dla projektanta instalacji wartością jest precyzyjnie osadzony króciec przyłączeniowy z zadanym kierunkiem przepływu i klasyfikacją systemu, a nie wizualizacja wewnętrznych wirników pompy. Taka rodzina jest wystarczająco lekka, by nie spowalniać synchronizacji modelu centralnego, a jednocześnie wystarczająco dokładna, by w programach typu Navisworks czy Solibri zweryfikować poprawność prowadzenia tras instalacyjnych.

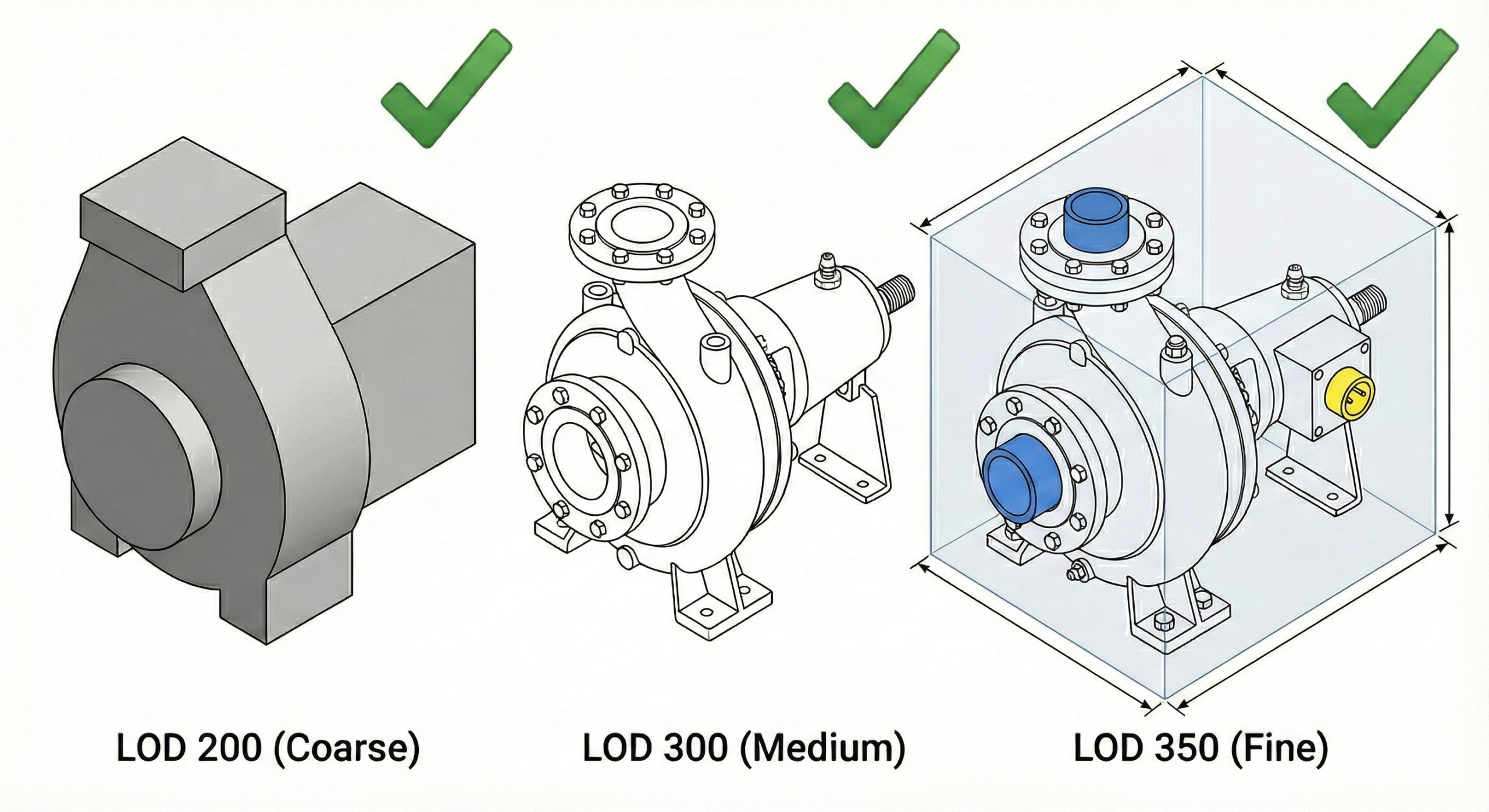

Rozwiązaniem systemowym, które zastępuje tworzenie osobnych plików dla każdego poziomu LOD, jest implementacja zmienności graficznej wewnątrz jednej, inteligentnej rodziny Revit (RFA). Wykorzystując natywne mechanizmy „Poziomu Szczegółowości” (Detail Levels), możemy zaprogramować zachowanie obiektu w zależności od ustawień widoku. W trybie niskim (Coarse) rodzina wyświetla uproszczoną bryłę zastępczą (odpowiednik LOD 200), natomiast po przełączeniu na tryb wysoki (Fine), system generuje geometrię szczegółową z armaturą i uchwytami (LOD 350). Taka architektura pliku pozwala na płynne przejście przez fazy projektu bez konieczności fizycznej wymiany komponentów w modelu.
Inwestycja w jedną, poprawnie sparametryzowaną rodzinę, która dynamicznie reaguje na potrzeby dokumentacyjne, jest znacznie bardziej efektywna niż utrzymywanie biblioteki „martwych” plików o różnej gęstości siatki. W cyfrowym budownictwie jakość mierzymy użytecznością informacji i stabilnością danych, a nie stopniem skomplikowania bryły 3D. Dostarczając narzędzie zoptymalizowane pod procesy koordynacji, producent realnie wspiera pracę projektantów, zamiast dostarczać im kolejne gigabajty danych do przetworzenia.
| LOD | Teoria (Standard) | Praktyka (Revit Workflow) | Rekomendacja Eksperta |
|---|---|---|---|
| 100 | Symboliczna reprezentacja, ogólna bryła bez wymiarów. Koncept. | Używamy brył systemowych (Massing) lub linii. Nie pobieramy rodzin zewnętrznych. | ⛔ Nie twórz. Szkoda budżetu na osobne pliki. |
| 200 | Przybliżona geometria i wymiary. Rezerwacja miejsca. | To widok „Coarse” (Zgrubny) w Revicie. Prosta kostka dla płynności pracy. | ⚙️ Zintegruj. Przypisz prostą bryłę do poziomu detalu „Coarse” wewnątrz jednej rodziny. |
| 300 | Wymiary i kształt wierne rzeczywistości. Podstawa projektu. | Geometria widoczna przez 80% czasu. Musi być czysta (bez fazowania) na rzutach. | 📐 Baza geometrii. To Twój standardowy model dla poziomu „Medium”. |
| 350 | LOD 300 + interfejsy (podpory, złącza) i strefy dostępu. | Kluczowy dla koordynacji (Clash Detection). Wymagane konektory i strefy serwisu. | ✅ Złoty Środek. Celuj w ten poziom (w widoku „Fine”). Dodaj konektory i strefy „clearance”. |
| 400 | Pełny detal montażowy (śruby, spawy). Dokładność warsztatowa. | Modele „High-Poly” blokują synchronizację. Detal jest w PDF, nie w bryle 3D. | ⚠️ Unikaj. Informacje o śrubach zawrzyj w parametrach, a nie w geometrii. |
| 500 | Stan powykonawczy (As-Built). Weryfikacja z natury. | To stan danych po inwentaryzacji, a nie rodzaj pliku do pobrania. | ❌ Niemożliwe. Nie możesz dostarczyć inwentaryzacji „z pudełka”. |
