Dokumentację techniczną portalu BIMobject, znaną jako „Revit Style Guide”, należy traktować szerzej niż tylko jako zbiór wymogów koniecznych do publikacji produktów na zewnętrznej platformie. Dokument ten stanowi w istocie skodyfikowany zbiór najlepszych praktyk (best practices), wynikający z analizy tysięcy problemów technicznych zgłaszanych przez projektantów na całym świecie. Nawet jeśli strategia firmy nie zakłada zewnętrznej dystrybucji, zawarte tam wytyczne stanowią doskonały fundament dla wewnętrznego systemu zapewnienia jakości (QA). Poniżej analizuję kluczowe aspekty techniczne, które determinują, czy rodzina stanie się użytecznym narzędziem w procesie projektowym, czy cyfrowym obciążeniem.

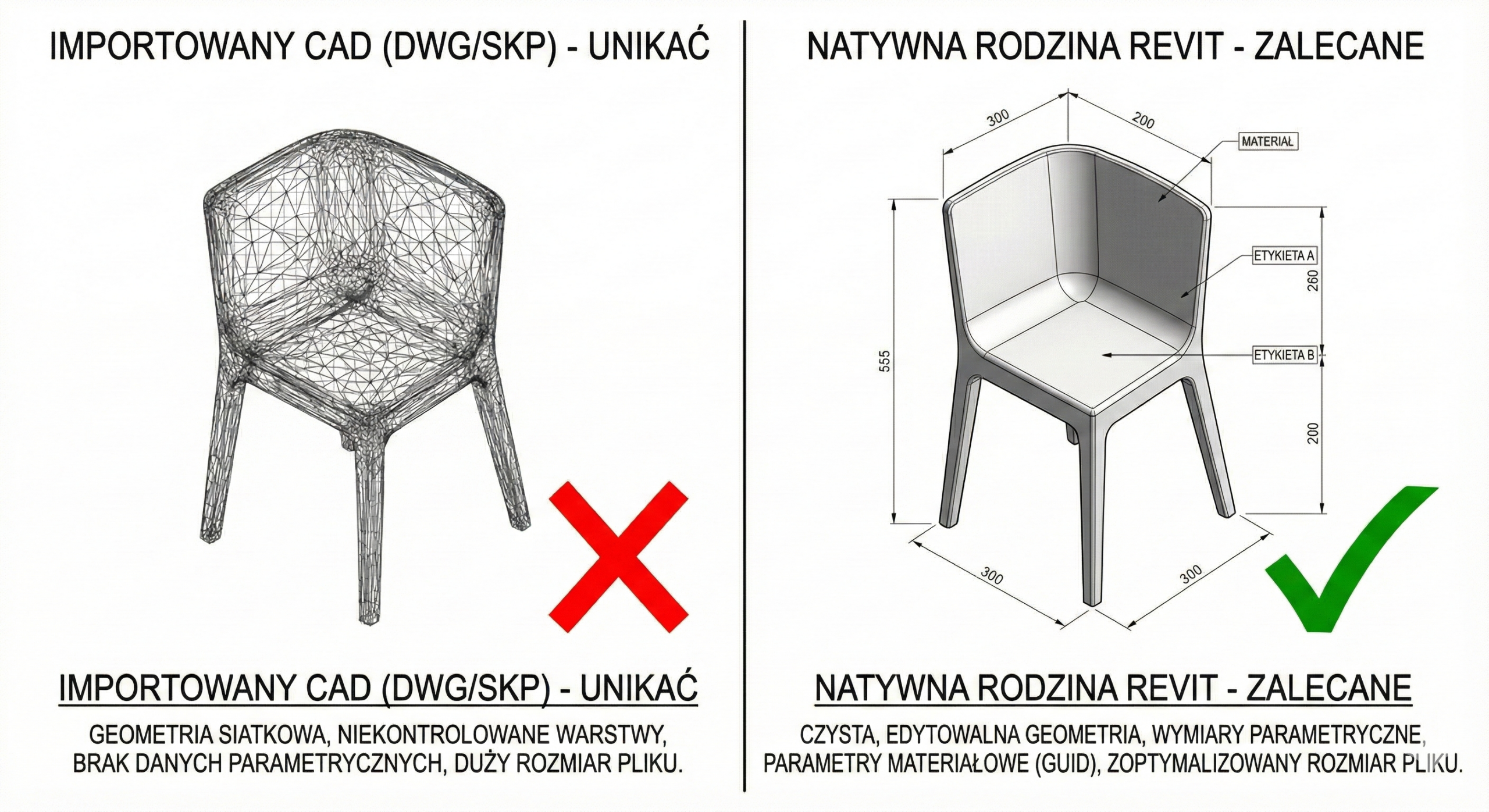

Geometria Natywna: Dlaczego eliminujemy import CAD? Powszechna praktyka zagnieżdżania plików DWG, DXF czy SKP wewnątrz rodziny Revit jest krytycznym błędem proceduralnym. Z technicznego punktu widzenia importowana bryła jest najczęściej siatką trójkątów (tessellation), która w środowisku Revit generuje chaotyczną sieć nadmiarowych krawędzi, szczególnie na powierzchniach obłych, uniemożliwiając precyzyjne wymiarowanie i snapowanie. Dodatkowo importy CAD „zanieczyszczają” środowisko projektu obcymi warstwami, stylami linii i wzorami kreskowania, które są trudne do usunięcia przez BIM Managera. Jedynym akceptowalnym standardem operacyjnym jest modelowanie przy użyciu Geometrii Natywnej Revit (Native Revit Geometry). Podejście to gwarantuje pełną kontrolę parametryczną nad formą oraz precyzyjne mapowanie materiałów, zapewniając przewidywalne zachowanie obiektu podczas zmian wymiarowych.
Higiena Pliku: Proces „Purge Unused” i optymalizacja wagi Choć standardy często wspominają o limicie 5 MB na rodzinę, celem jest zawsze minimalna niezbędna waga, ponieważ pliki przekraczające logiczny rozmiar negatywnie wpływają na czasy synchronizacji modelu centralnego. Kluczowym, a często pomijanym etapem tworzenia rodziny, jest rygorystyczne czyszczenie za pomocą polecenia „Purge Unused” przed finalnym zapisem. W trakcie procesu modelowania rodzina akumuluje nadmiarowe dane – nieużywane definicje materiałów, zagnieżdżone style tekstowe czy powielone bloki. Systematyczne usuwanie tych elementów znacząco redukuje rozmiar pliku i zapobiega wprowadzaniu „cyfrowego gruzu” do czystego środowiska projektu architekta.
Architektura Informacji: Parametry Współdzielone i GUID Aby zapewnić spójność danych pomiędzy różnymi kategoriami produktów, profesjonalne standardy opierają się na zewnętrznym pliku definicji – Master Shared Parameters txt. Każda kluczowa informacja, taka jak URL do karty produktu czy kod producenta, musi polegać na unikalnym, 128-bitowym identyfikatorze (GUID), a nie tylko na swojej nazwie tekstowej. Mechanizm ten gwarantuje, że oprogramowanie zestawieniowe i systemy Facility Management jednoznacznie rozpoznają dane pole, niezależnie od wersji językowej oprogramowania. Operacyjnie istotne jest również poprawne grupowanie tych parametrów w palecie właściwości; dane statyczne powinny logicznie trafiać do sekcji „Identity Data”, utrzymując porządek w interfejsie projektanta.
Bezpieczeństwo Materiałowe: Unikanie konfliktów nazewnictwa Częstym źródłem błędów graficznych w projektach jest stosowanie w rodzinach generycznych nazw materiałów, takich jak „Stal”, „Drewno” czy „Szkło”. W momencie wczytania takiej rodziny silnik Revita wykrywa konflikt, jeśli materiał o identycznej nazwie już istnieje w projekcie docelowym, często nadpisując wygląd rodziny ustawieniami domyślnymi projektu. Standardowym rozwiązaniem jest stosowanie defensywnej nomenklatury z użyciem unikalnych prefiksów (np. NazwaProducenta_Stal_Chrom). Gwarantuje to, że materiał przypisany do konkretnego produktu zachowa swoje unikalne zasoby – teksturę, wygląd renderingu i parametry fizyczne – bez korumpowania biblioteki materiałowej projektu.
Reprezentacja 2D: Regiony Maskowania i standard rysunkowy Profesjonalnie przygotowana rodzina BIM musi respektować wymogi płaskiej dokumentacji technicznej, która wciąż jest podstawą prawną projektu. Standardy rekomendują, aby na rzutach i przekrojach skomplikowana geometria 3D była wygaszana, a zastępowały ją uproszczone Linie Symboliczne (Symbolic Lines) reprezentujące obrys lub funkcję. Dobrą praktyką jest również implementacja Regionów Maskowania (Masking Regions). Elementy te automatycznie „przykrywają” wzór posadzki znajdujący się pod obiektem – na przykład szafką stojącą czy urządzeniem technicznym – co znacząco poprawia czytelność rysunku technicznego i eliminuje konieczność ręcznej edycji grafiki przez architekta.
Wdrożenie tych technicznych filarów nie wymaga rewolucji w procesach, lecz systematycznej dyscypliny. Rodziny zaprojektowane zgodnie z tymi wytycznymi są operacyjnie lżejsze, przewidywalne w zachowaniu parametrycznym i szanują czas architekta. Jeśli audytują Państwo swoje obecne zasoby cyfrowe, te pięć punktów stanowi fundamentalną checklistę gotowości operacyjnej.
